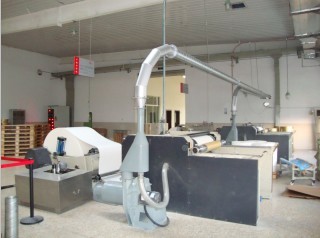

應廣大分切機生產廠家和用戶的需求,我公司研制了兩種紙邊處理設備:切斷輸送型和不切斷輸送型。這兩種機型都是利用較大的負壓將紙邊通過安裝在分切機上的吸口和軟管抽吸過來,切斷或不切斷輸送至目的地。避免了普通風機在吹紙邊過程中需要人工輔助將紙邊放入風管中,操作工因為引紙邊而扎傷手和紙邊清除不暢纏繞在切刀上,造成停機的可能性。適用于各種紙張、PE、PP薄膜、鋁箔,絕緣板、無紡布等多種材料修邊的自動化處理。
切斷輸送型 ZFC型碎紙風機將紙邊、塑料薄膜、絕緣板、鋁箔等邊條吸進風機,葉輪上高速旋轉的帶齒刀片將物料切斷后再通過管道將物料輸送至廢紙房。 ZFC型碎紙風機性能表
風壓 pa
風量 m3/h
轉速 r/min
功率 kw
ZFC-3A
788-834
870-1166
2900
0.75
ZFC-3.5A
1073-1483
1382-1852
1.5
ZFC-3.8A
1265-1695
1769-2370
2.2
ZFC-4A
1402-1878
2063-2764
3
ZFC-4.2A
1545-2070
2626-3520
4
ZFC-4.5A
1774-2377
3085-4132
5.5
不切斷輸送型 高壓風機送風至文丘里裝置,使文丘里裝置進料口產生較大負壓,將紙邊、塑料薄膜、絕緣板、鋁箔、無紡布等多種物料的邊條吸進文丘里裝置,通過管道輸送至廢料存儲地。本系統物料不經過風機,可有效避免物料在切斷過程中產生的粉塵,便于收集和打包。
文丘里規格表
型號規格
風機功率kw
W150-80
2.2kw、3kw、4kw
W180-100
3kw、4kw、5.5kw
選型主要依據:紙張物料定量、分切機車速、修邊寬度、輸送距離等技術參數而確定。
